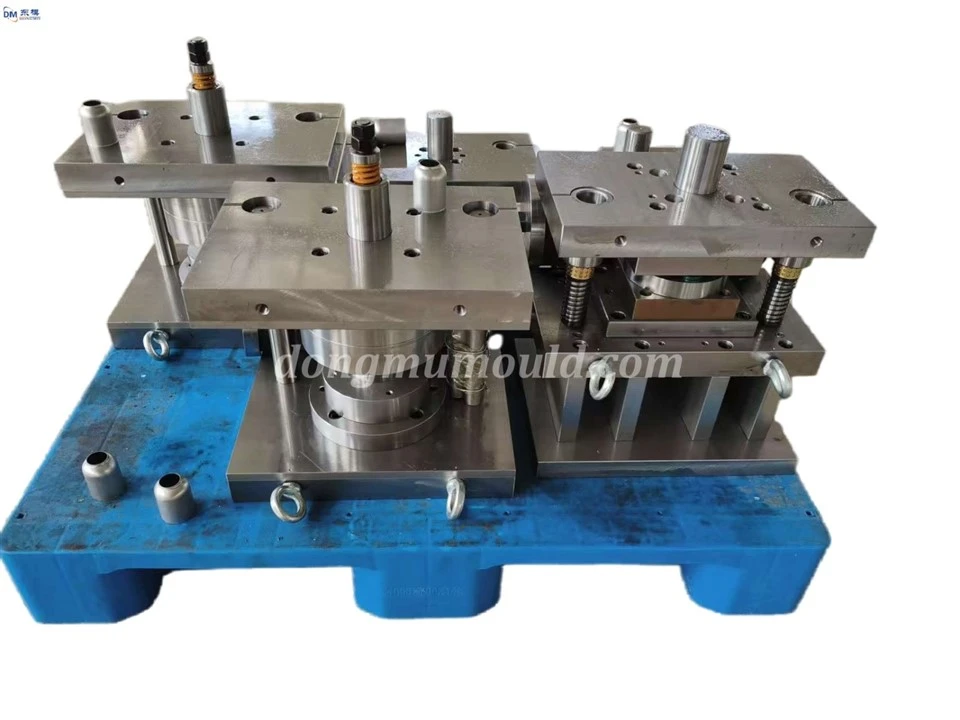

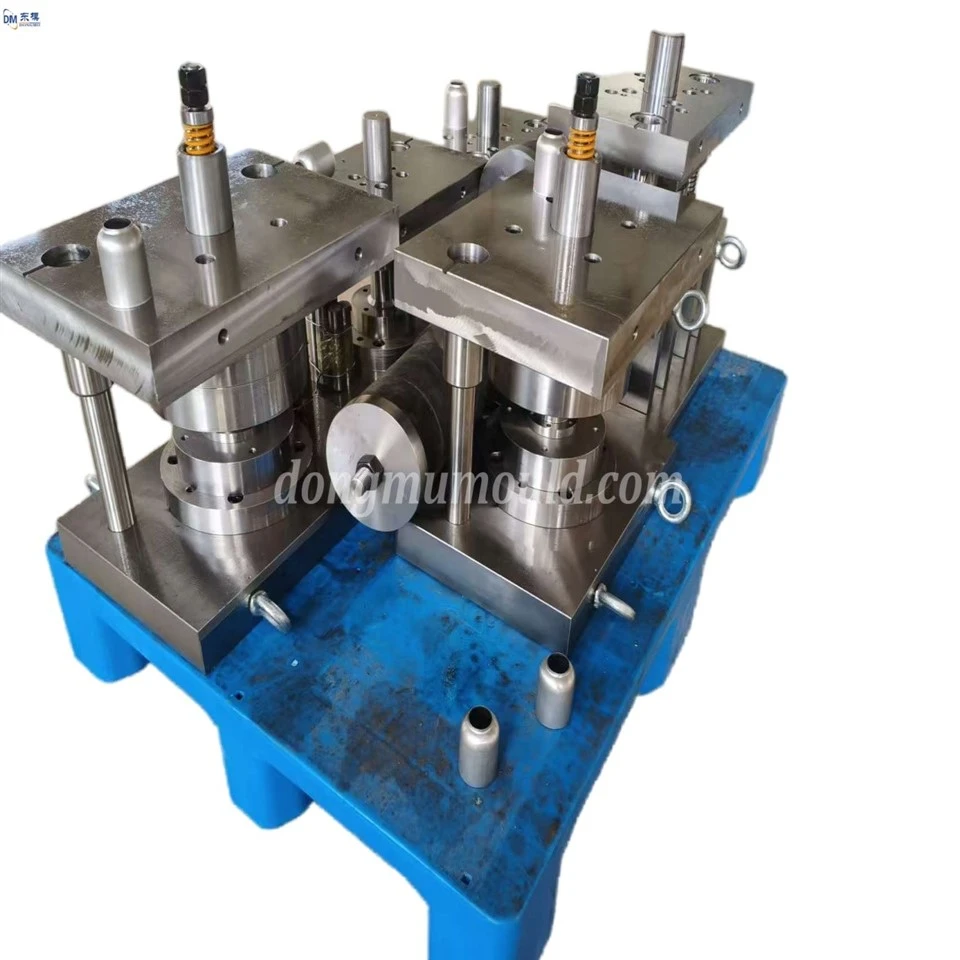

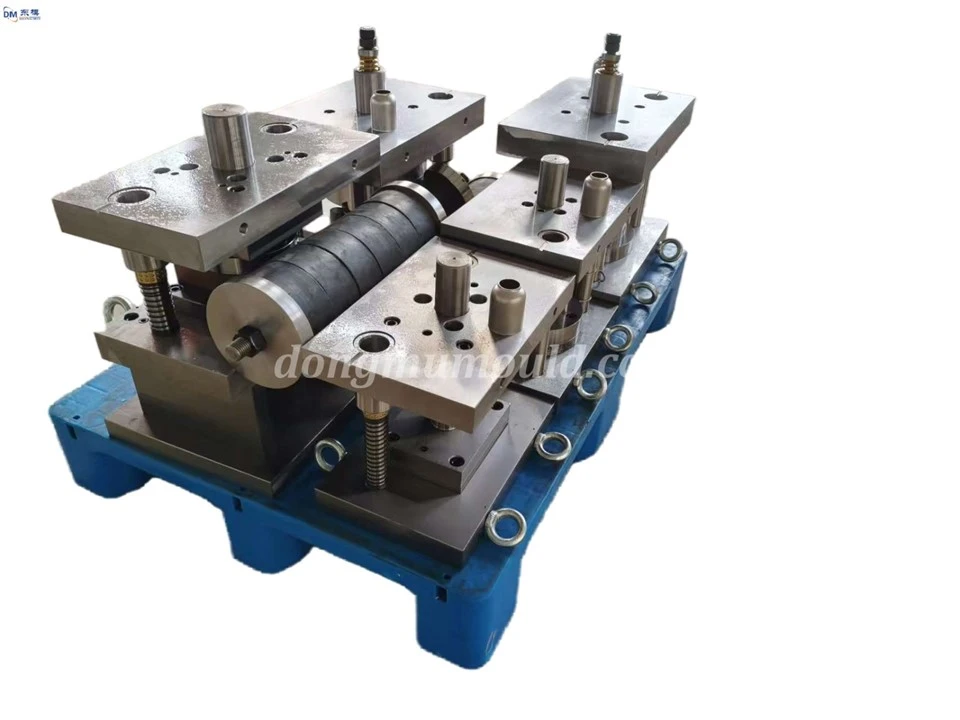

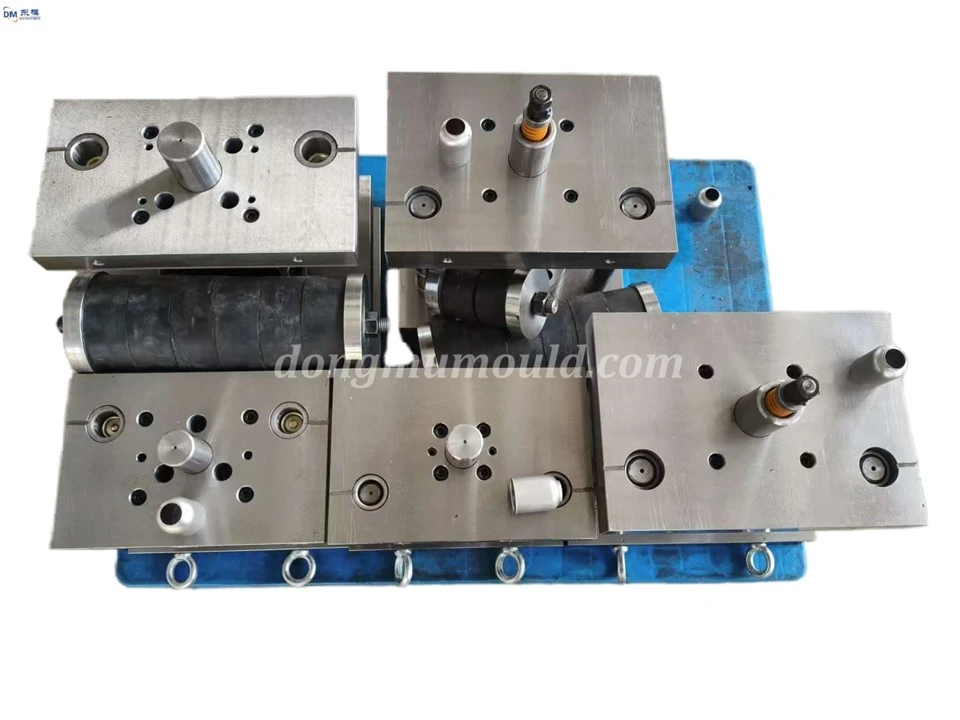

Reka Bentuk Terbuka-Jenis Satu-Sepotong Dalam-Lukisan Metal Precision Precision Progressive Dies

Die pengecap berkelajuan tinggi-digunakan secara meluas dalam pengeluaran besar-besaran alat ganti automotif dan perkakasan perkakas rumah, dengan frekuensi pengecapan mencecah 50-120 kali/minit. Rasionaliti proses pembuatan dan kebolehpercayaan operasi mereka secara langsung menentukan kecekapan pengeluaran, hayat mati dan kos pengeluaran. Artikel ini, berdasarkan pengalaman pengeluaran praktikal, menghuraikan skim pengoptimuman untuk proses pembuatan cetakan-berkelajuan tinggi daripada keseluruhan proses bahan, pemprosesan, pemasangan dan penyelenggaraan, meningkatkan kebolehpercayaan cetakan dan menyesuaikan diri dengan keperluan pengeluaran-volume tinggi dan kecekapan tinggi.

Mengoptimumkan pemilihan bahan dan proses rawatan haba adalah teras untuk meningkatkan kebolehpercayaan-mati pengecap berkelajuan tinggi. Paparan pengecap berkelajuan tinggi-tertakluk kepada-kesan frekuensi tinggi dan beban geseran untuk tempoh yang lama. Komponen utama diperbuat daripada keluli aloi-tinggi, tahan haus-seperti H13, SKD11 dan DC53. Bahan mentah yang masuk mesti menjalani pengesanan kecacatan untuk menghilangkan kemasukan, retak dan kecacatan lain. Proses rawatan haba komposit yang menggabungkan pelindapkejutan vakum, rawatan kriogenik dalam dan{11}}pembajaan suhu rendah digunakan. Suhu pelindapkejutan dikawal pada 1050-1080 darjah, dipegang selama 2-3 jam, dan suhu pembajaan ialah 200-220 darjah, menstabilkan kekerasan bahagian pada HRC58-62. Ini mengimbangi kekerasan dan keliatan, mengurangkan risiko patah hentaman dan kegagalan haus dalam acuan.

Penerapan teknologi pemesinan termaju adalah faktor utama dalam mengoptimumkan proses pembuatan. Pusat pemesinan CNC -lima-kepersisan tinggi, pengisar silinder ketepatan dan peralatan EDM wayar perlahan digunakan untuk memproses bahagian utama seperti penebuk acuan, acuan, tiang pemandu dan lengan pemandu. Ketepatan dimensi dikawal dalam ±0.005mm, toleransi geometri Kurang daripada atau sama dengan 0.003mm, dan kekasaran permukaan Ra Kurang daripada atau sama dengan 0.025μm. Pengenalan sistem CAD/CAM mengintegrasikan reka bentuk struktur acuan, pengaturcaraan laluan alat, dan simulasi pemesinan, mengoptimumkan rasionaliti reka bentuk, mengurangkan ralat pemesinan, memendekkan kitaran pembuatan acuan sebanyak 20% -30%, dan meningkatkan kecekapan pemprosesan.
