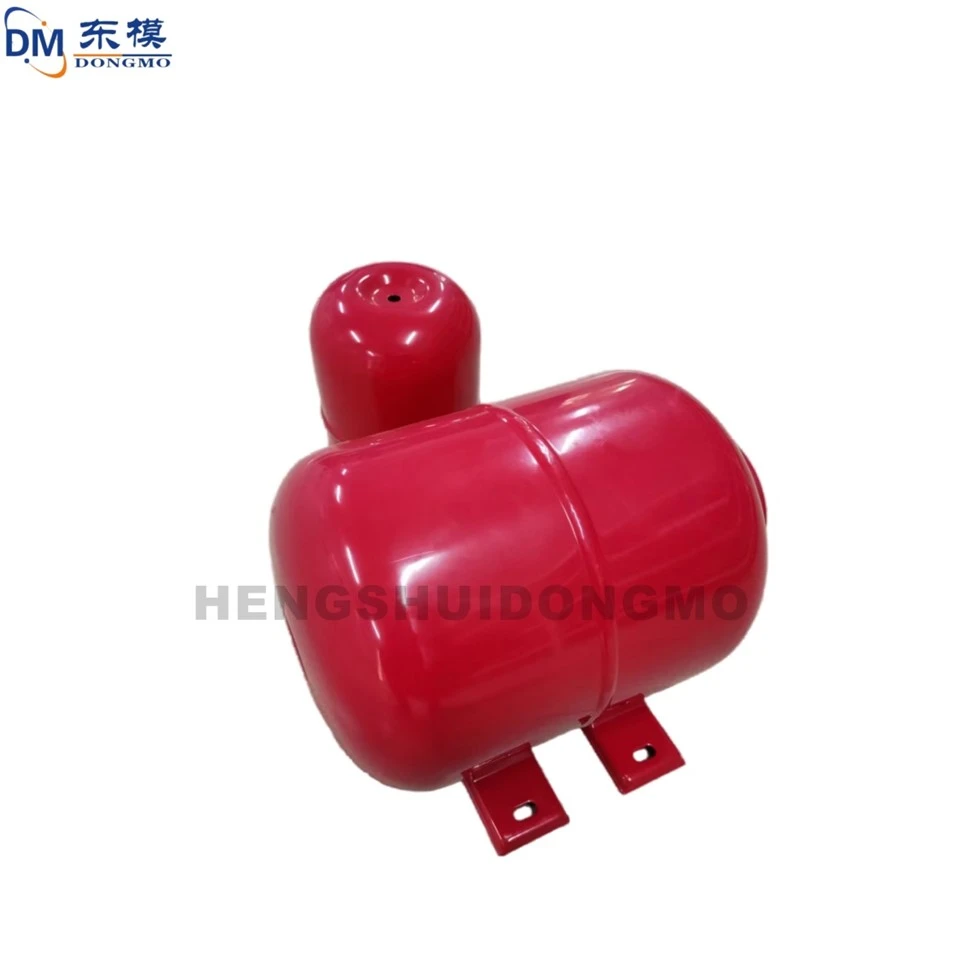

Pengecapan Dan Lukisan Ketepatan Tersuai Untuk Silinder Oksigen Dan Pemanas Air Kecil

I. Ciri-ciri Tekanan Setem Dies
Semasa proses pengecapan, daya yang ditanggung oleh dadu terutamanya termasuk daya pengecapan, tekanan sisi, geseran, dan daya springback. Daya setem adalah daya luaran utama yang menyebabkan ubah bentuk plastik bahan kerja, secara langsung menentukan keperluan kekuatan struktur die; tekanan sisi dan geseran menjejaskan ketepatan panduan acuan dan keadaan aliran bahan; daya springback menentukan ketepatan dimensi dan kualiti pembentukan produk. Analisis menyeluruh terhadap faktor tekanan ini adalah prasyarat untuk reka bentuk rasional struktur acuan.

II. Kaedah Pengiraan Daya Setem
Daya setem ialah parameter utama dalam pembentukan setem, dan ketepatan pengiraannya secara langsung menentukan rasionaliti reka bentuk cetakan. Formula anggaran yang biasa digunakan adalah seperti berikut:

$$F=L × t × sigma_f$$
di mana:

- $$F$$ ialah daya pengecapan, dalam Newton (N);

- $$L$$ ialah panjang ricih atau tebukan berkesan, dalam milimeter (mm);

- $$t$$ ialah ketebalan kepingan bahan kerja, dalam milimeter (mm);

- $$sigma_f$$ ialah tegasan aliran bahan, dalam megapascal (MPa).

Tegasan aliran diambil sebagai median kekuatan hasil bahan dan kekuatan tegangan, mencerminkan rintangan komprehensif bahan semasa ubah bentuk plastik.

III. Pertimbangan Tekanan Sisi dan Geseran Tekanan sisi berpunca daripada geseran dan mampatan bahan pada bahagian panduan acuan, dan nilainya adalah bahagian tertentu dari daya setem. Mengoptimumkan pekali geseran boleh mengurangkan tekanan sisi, mengurangkan haus acuan dan memanjangkan hayat acuan. Menggunakan pelincir dan mengoptimumkan parameter proses adalah kaedah arus perdana untuk mencapai matlamat ini.

Tekanan sisi $$F_s$$ dikira seperti berikut:

$$F_s=\\mu \\kali F$$ Di mana $$\\mu$$ ialah pekali geseran, ditentukan mengikut keadaan permukaan bahan dan keadaan pelinciran, dengan julat nilai 0.1~0.3.

IV. Pengesahan Kekuatan Struktur Acuan Selepas menentukan daya pengecapan dan tegasan yang berkaitan, adalah perlu untuk melakukan pengesahan daya pada komponen acuan utama untuk memastikan tiada ubah bentuk plastik atau kerosakan keletihan di bawah tekanan. Menggunakan perisian analisis unsur terhingga (FEA), digabungkan dengan data tegasan yang dikira, pengagihan tegasan semasa operasi acuan boleh disimulasikan dengan tepat, menyediakan asas untuk pengoptimuman reka bentuk.

Memilih bahan acuan dan proses rawatan haba yang sesuai untuk meningkatkan kekerasan, keliatan dan rintangan haus acuan adalah jaminan penting untuk acuan menahan tekanan pengecapan intensiti tinggi-tinggi.
