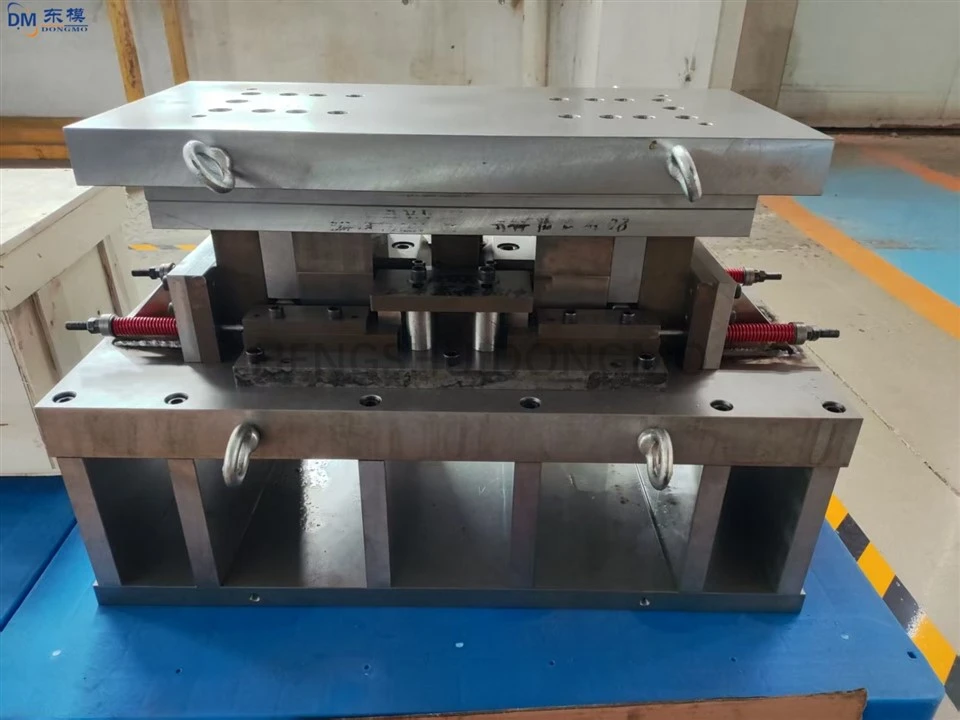

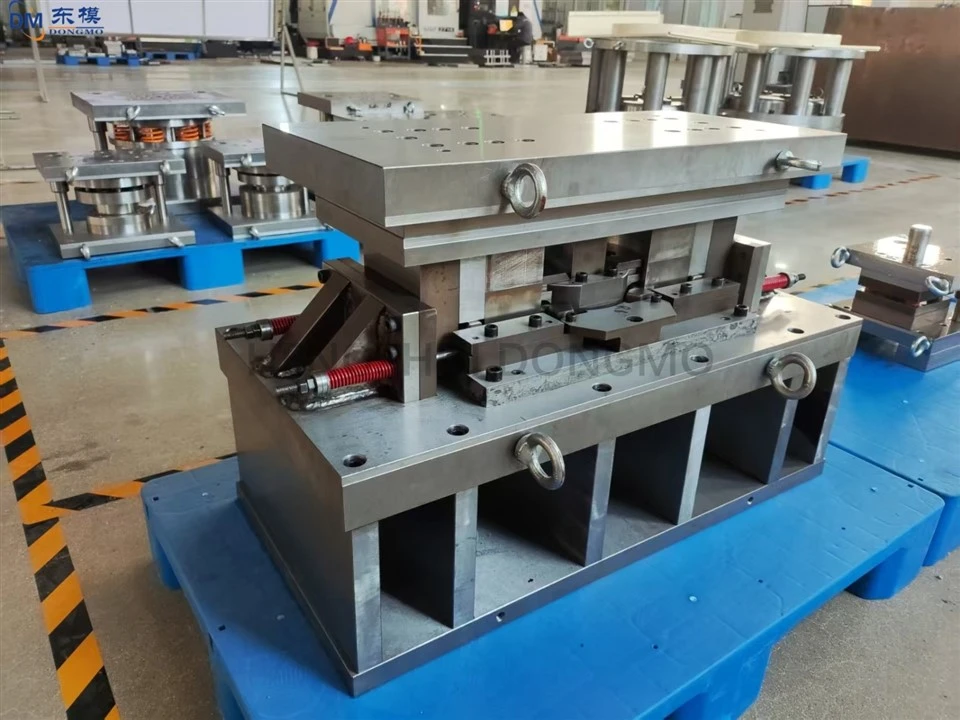

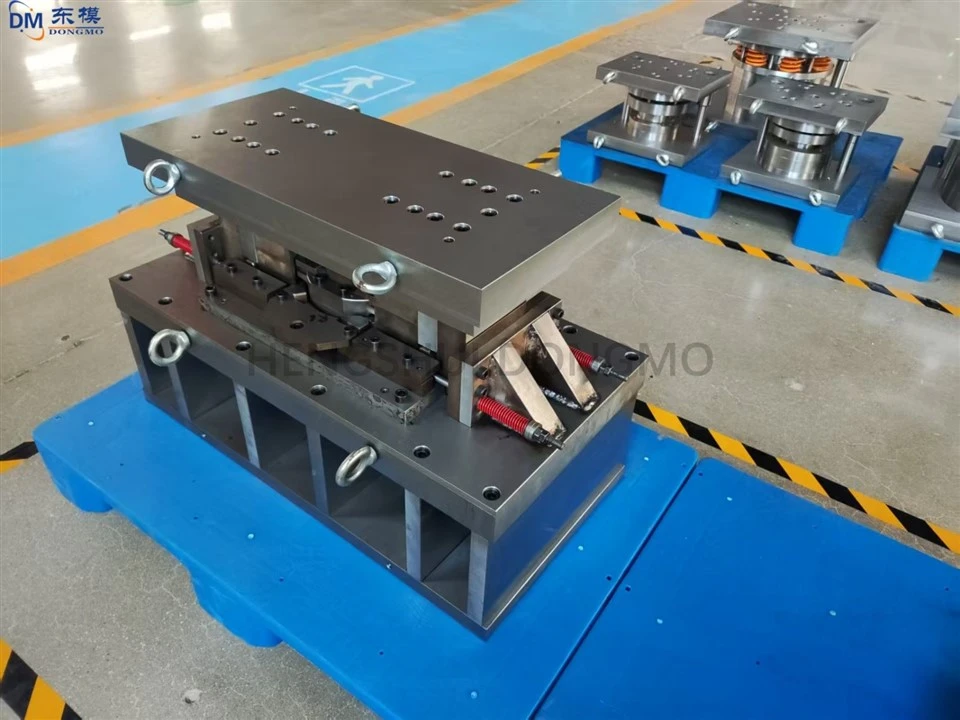

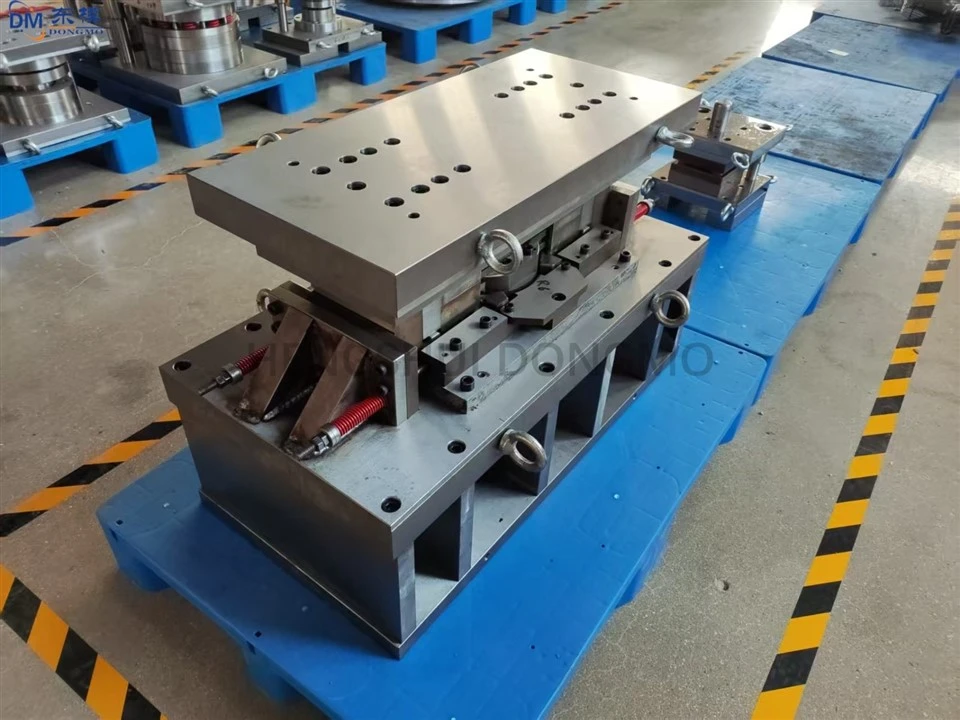

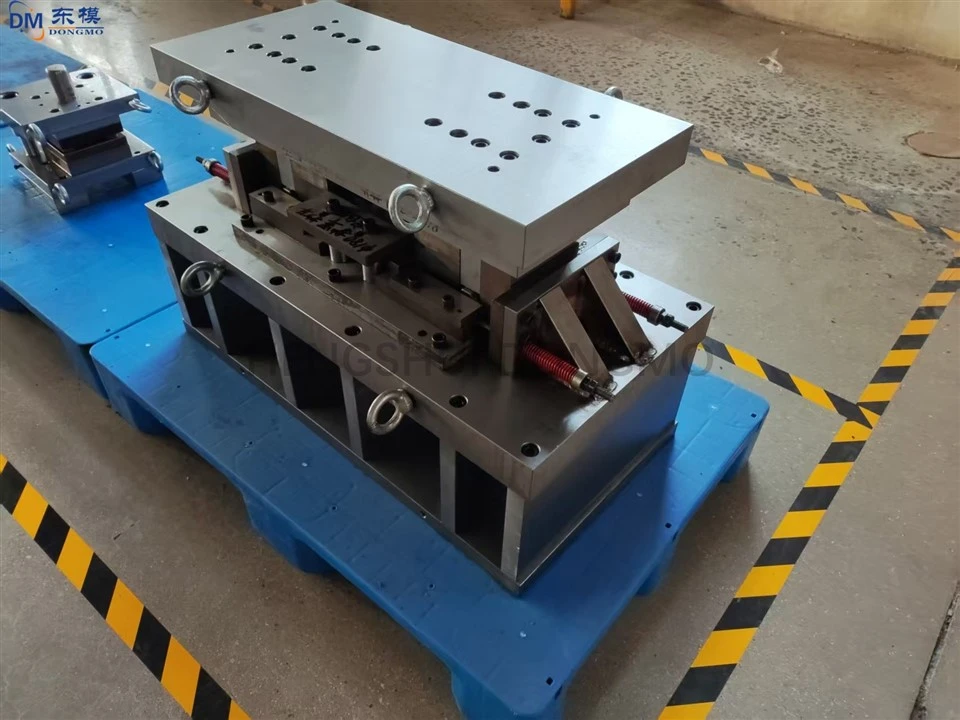

Lembaran Metal Stamping Die Bahagian Logam Bengkok Dan Lukisan Stamping Dies

I. Spesifikasi Penyesuaian Harta Bahan

Reka bentuk die mesti tepat padan dengan ciri-ciri bahan setem, mengelakkan reka bentuk buta. Untuk bahan yang berbeza (-keluli tergelek sejuk, keluli tahan karat, aloi aluminium,-kekuatan tinggi), parameter kekerasan, kemuluran dan modulus keanjalannya mesti ditakrifkan dengan jelas dan parameter proses pengecapan yang sepadan hendaklah dirumuskan. Sebagai contoh, keluli mati SKD11 harus dipilih untuk mengecap keluli tahan karat 304, dan kelegaan kosong hendaklah dioptimumkan untuk mengecap aloi aluminium 6061. Kekerasan dan susun atur struktur die harus ditentukan mengikut parameter bahan untuk memastikan pengecapan yang tepat, mengawal haus die dalam julat yang munasabah, dan memanjangkan hayat perkhidmatan die.

II. Spesifikasi Reka Bentuk Permukaan Kosong dan Kelegaan

Reka bentuk permukaan kosong mesti mengikut piawaian praktikal dengan ketat. Pinggir pemotong yang kosong mestilah tajam dan bebas daripada serpihan, dengan kekasaran permukaan Ra Kurang daripada atau sama dengan 0.025μm untuk memastikan potongan yang licin pada bahagian yang dicop. Talang pada permukaan yang dikosongkan hendaklah ditetapkan mengikut ketebalan bahan, dengan jejari talang 0.3-0.8 kali ketebalan bahan untuk mengurangkan burr pada bahagian yang dicop dan mengelakkan bahan koyak. Kelegaan kosong perlu dikira dengan tepat dan ditetapkan pada 4%-8% daripada ketebalan bahan, dengan sisihan Kurang daripada atau sama dengan 0.003mm. Kelegaan yang berlebihan dengan mudah boleh menyebabkan bahagian yang dicop dan sisa bahan melengkung, manakala pelepasan yang tidak mencukupi memburukkan lagi haus acuan. Ia mesti ditentukan dengan tepat berdasarkan sifat bahan dan proses pengecapan.

III. Spesifikasi Reka Bentuk Struktur Acuan

Reka bentuk struktur acuan mesti mengimbangi kestabilan mekanikal dan kemudahan penyelenggaraan. Tapak acuan diperbuat daripada keluli aloi-kekuatan tinggi, dengan kekerasan dikawal pada HRC58-62 selepas rawatan haba untuk memastikan ketegaran keseluruhan, mengelakkan ubah bentuk acuan semasa pengecapan dan memastikan ketepatan pemesinan Kurang daripada atau sama dengan ±0.005mm. Reka bentuk permukaan perpisahan mesti mengelakkan bahagian kritikal bahagian yang dicap untuk memastikan perpisahan yang lancar tanpa kesesakan. Sistem pemunggahan menggunakan plat penjalur anjal dengan daya spring yang sesuai untuk memastikan pemunggahan yang teliti dan meningkatkan kecekapan pengeluaran. Struktur modular juga direka bentuk untuk memudahkan penyelenggaraan harian, penggantian bahagian yang terdedah, dan penyahpepijatan acuan.

IV. Spesifikasi Reka Bentuk Keselamatan

Reka bentuk acuan mesti mematuhi piawaian keselamatan mekanikal kebangsaan dan melaksanakan langkah perlindungan keselamatan. Penyekat pelindung dipasang di salur masuk dan alur keluar untuk mengelakkan bahan kerja daripada melontar dan mencederakan kakitangan semasa pengecapan. Peranti pautan henti kecemasan dipasang, dipautkan ke peralatan pengecapan, membolehkan penutupan pantas sekiranya berlaku keabnormalan. Reka bentuk struktur cetakan mesti mengelakkan tepi tajam, dan penutup pelindung dipasang di kawasan operasi untuk mengelakkan kecederaan mekanikal kepada pengendali dan memastikan keselamatan pengeluaran.
